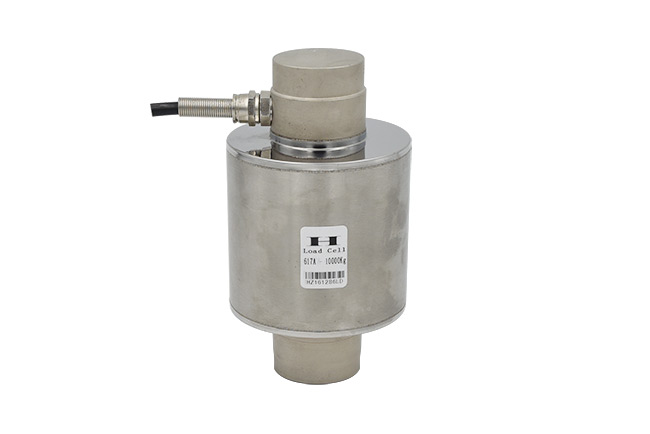

617A

量程：10t,20t,30t,40t,50t,60t

適用于材料試驗機，壞境監測設施。

特征：

符合OIML認證指標

高精度

合金鋼

易于安裝，性能穩定

合金鋼/不銹鋼

• 技術參數
• PDF單頁
• CAD圖
• 認證證書
• 可互換型號

SPECIFICATIONS  技術參數
Full Scale Output 靈敏度輸出	2.0±0.1%mV/V	Recommended Excitation 使用電壓	10V(15V Maximnm)
Zerc Balance 零點輸出	±1.0mV/V	Insulation Resistance 緣阻抗	>2[50V DC]GΩ
Non-linearity 非線性	<±0.3%	Nominal Temperature Range 工作溫度	-10℃to40℃/14℉to104℉
Repeatability 重復性	<±0.3%
Hysteresis Error 滯后	<±0.3%	Safe Overload 安全過載	150% of full scale
Creep in 30 min 30分鐘蠕變	<±0.3%	Breaking Overload 極限過載	300% of full scale
Input Resistance 輸入電阻	775Ω±5	IP Rating 防護等級	IP67/IP68
Outnput Resistance 輸出電阻	702Ω±2	Cable Color Code 顏色碼	Exc(輸入)+:Red(紅);Exc(輸入) -Black(黑);Sig(輸出)+Green(綠); Sig(輸出)-:Whit白 Shield Bare(屏蔽)
Element Materia 材質	Alloy steel/Stainless steel 合金鋼/不銹鋼

• 617A.pdf

  [ 2024-12-17 ]

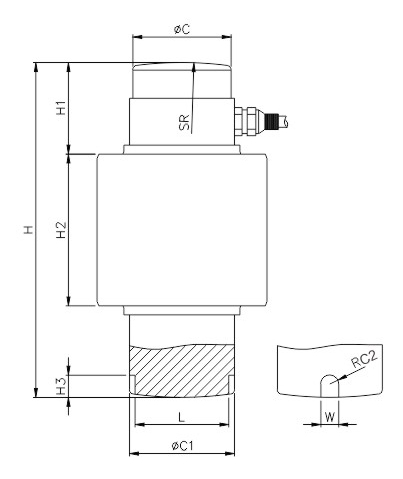

DIMENSIONS  尺寸
RATE CAPACITY  量程	C	C1	C2	SR	L	W	H	H1	H2	H3
t/mm
4.5-13.6	40	41.7	4	150	34.7	8	150	38	82	10
18	53	53	5	200	43	10	170	47	95	10
klb/inches(conversion of above dimensions 由以上尺寸轉換)
10-30	1.57	1.64	0.16	5.90	1.37	0.31	5.90	1.49	3.23	0.39
40	2.09	2.09	0.20	7.87	1.69	0.39	6.69	1.85	3.74	0.39
